نقش حیاتی واشرها در اتصالات؛ انواع، استانداردها و انتخاب متریال
نقش حیاتی واشرها در اتصالات؛ انواع، استانداردها و انتخاب متریال
نقش حیاتی واشرها در اتصالات؛ انواع، استانداردها و انتخاب متریال در نگاه اول، واشر تنها یک حلقه فلزی ساده و ارزانقیمت به نظر میرسد که در زیر پیچ یا مهره قرار میگیرد. اما در دنیای مهندسی مکانیک و ساختوساز، واشرها وظایفی بسیار حیاتی بر عهده دارند. توزیع یکنواخت نیروی پیشتنیدگی پیچ، جلوگیری از شل شدن اتصالات در اثر ارتعاشات مداوم و ممانعت از نشت سیالات، تنها بخشی از وظایف این قطعه کوچک است. در این مقاله به بررسی عمیق انواع واشر، استانداردهای ساخت و نحوه انتخاب متریال مناسب برای کاربردهای مختلف صنعتی میپردازیم.
واشر چیست و چرا استفاده از آن الزامی است؟
هنگامی که یک پیچ محکم میشود، نیروی فشاری بسیار بزرگی به سطح قطعه کار وارد میآید. اگر این سطح کوچک باشد یا متریال قطعه نرم باشد (مانند آلومینیوم یا چوب)، سطح آسیب دیده و رزوه پیچ شل میشود. سه دلیل اصلی برای استفاده از واشر عبارتند از:
- افزایش سطح تماس: پخش کردن بار وارده از پیچ روی مساحت بیشتر.
- حفاظت از سطح کار: جلوگیری از خراشیدگی و آسیب دیدن رنگ یا پوشش قطعه در هنگام چرخش گل پیچ.
- تامین آببندی: پر کردن فضاها و شیارهای میکروسکوپی برای جلوگیری از عبور مایعات و گازها.

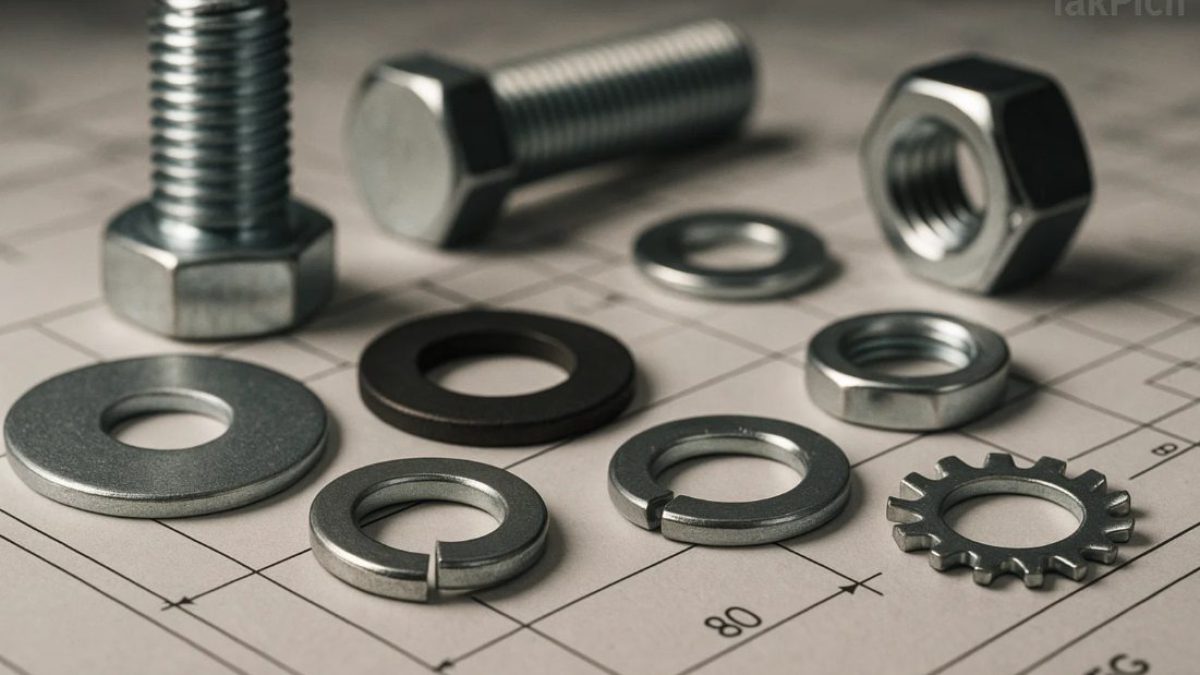

بررسی انواع واشر فلزی و غیرفلزی
۱. واشر تخت (Flat Washer)
سادهترین نوع واشر که معمولاً گرد است. این واشرها بر اساس استانداردهایی نظیر DIN 125 تولید میشوند و هدف اصلی آنها توزیع بار و افزایش مساحت فشار است.
۲. واشر فنری (Spring Lock Washer)
این واشرها (نظیر استاندارد DIN 127) در یک نقطه برش خورده و حالت زاویهدار (حالت فنری) دارند. هنگام محکم شدن پیچ، واشر فشرده شده و نیروی تنش رو به بالایی به پیچ وارد میکند که مانع از باز شدن پیچ در اثر لرزشهای شدید (مثلاً در موتور خودرو یا پمپها) میشود.
۳. واشر خورشیدی یا ستارهای (Tooth Lock Washer)
این واشرها دارای دندانههای داخلی یا خارجی هستند. دندانهها به بدنه قطعه کار و زیر گل پیچ گاز میزنند و قفل فیزیکی محکمی در برابر چرخش ایجاد میکنند.
۴. واشر آببندی (Sealing/Gasket Washer)
واشرهایی با ترکیب فلز و الاستومر (مانند واشرهای نسوز، فیبری، مسی یا لاستیکی) که تحت فشار له میشوند تا مجاری عبور روغن، آب یا هوا را کاملاً مسدود کنند.
راهنمای انتخاب واشر بر اساس نیاز
│
┌───────────────────────┼───────────────────────┐
▼ ▼ ▼
توزیع بار فشار مقاومت در برابر لرزش آببندی سیالات
[واشر تخت DIN 125] [واشر فنری DIN 127] [واشر مسی یا اورینگ]
استانداردهای ابعادی و متریال واشرها
واشرها معمولاً از متریالهای زیر ساخته میشوند:
- فولاد کربنی (خشکه یا آهنی): مناسب برای کاربردهای عمومی سازهای.
- استنلس استیل (به ویژه ۳۱۶): عالی برای صنایع غذایی، پزشکی و دریایی به دلیل مقاومت در برابر زنگزدگی.
- مس و برنج: مناسب برای اتصالات الکتریکی (به دلیل رسانایی بالا) و اتصالات هیدرولیکی (به دلیل نرمی و آببندی خوب).
