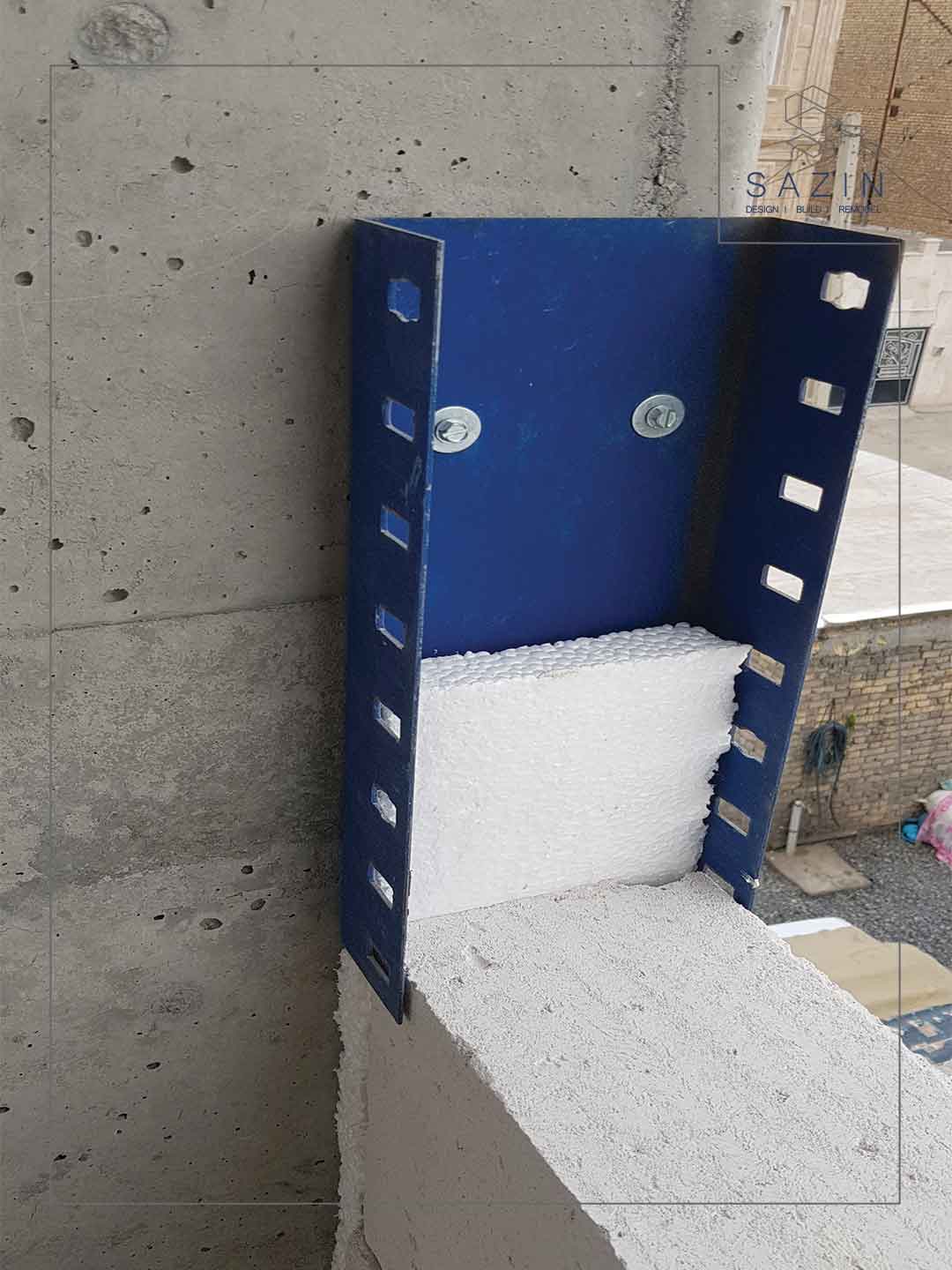

اجزای مورد استفاده در اجرای وال پست چیست؟
اجزای مورد استفاده در اجرای وال پست چیست؟ بررسی کامل مصالح و اتصالات
اجرای وال پست فقط به نصب یک پروفیل فلزی محدود نمیشود. برای اینکه این سیستم مهاربندی عملکرد درستی داشته باشد، باید از مجموعهای از اجزا و اتصالات استاندارد استفاده شود. هر یک از این اجزا نقش مشخصی در انتقال نیرو، مهار دیوار و افزایش مقاومت در برابر زلزله دارند.
به همین دلیل، شناخت اجزای مورد استفاده در اجرای وال پست برای مهندسان، مجریان و حتی کارفرمایان اهمیت زیادی دارد.
در صورتی که هر یک از این قطعات بهدرستی انتخاب یا اجرا نشوند، کل سیستم وال پست کارایی لازم را از دست میدهد. در ادامه، مهمترین اجزای بهکاررفته در اجرای وال پست را بررسی میکنیم.
وال پست از چه اجزایی تشکیل میشود؟
اجزای اجرای وال پست بسته به نوع پروژه، سازه و نقشه اجرایی ممکن است متفاوت باشد، اما معمولاً شامل این موارد است:
۱. نبشی
نبشی یکی از اصلیترین اجزای وال پست است. این پروفیل فولادی به دلیل شکل L مانند خود، برای مهار لبه دیوار و ایجاد تکیهگاه مناسب استفاده میشود. نبشیها میتوانند به صورت قائم یا افقی نصب شوند و معمولاً در وال پست منقطع کاربرد زیادی دارند.
نبشی باید از نظر ضخامت، ابعاد و کیفیت فولاد مطابق با نیاز پروژه انتخاب شود، زیرا بخش مهمی از نیروهای جانبی را تحمل میکند.
۲. ناودانی
در برخی طرحها به جای نبشی از ناودانی استفاده میشود. ناودانی برای ایجاد چهارچوب نگهدارنده یا نشیمن دیوار کاربرد دارد و در برخی پروژهها عملکرد بهتری نسبت به نبشی ارائه میدهد. انتخاب بین نبشی و ناودانی به نوع دیوار، شرایط سازه و نظر مهندس محاسب بستگی دارد.
۳. پلیت یا صفحه اتصال
پلیت صفحهای فلزی است که برای اتصال وال پست به ستون، تیر یا کف مورد استفاده قرار میگیرد. این قطعه نقش مهمی در انتقال نیرو از وال پست به سازه اصلی دارد. پلیت معمولاً با جوش یا پیچ به سازه متصل میشود و باید از ضخامت کافی برخوردار باشد تا در برابر تنشها دچار تغییر شکل نشود.
۴. میلگرد بستر
میلگرد بستر یکی دیگر از اجزای مهم در اجرای وال پست است که برای افزایش یکپارچگی دیوار و توزیع بهتر تنشها به کار میرود. این میلگردها معمولاً بین ردیفهای مصالح بنایی قرار میگیرند و موجب میشوند دیوار در برابر ترکخوردگی و نیروهای جانبی مقاومتر شود.
۵. اتصالات پیچ و مهره
در بسیاری از پروژههای مدرن، اتصالات وال پست به صورت پیچ و مهرهای انجام میشود. این روش نسبت به جوشکاری مزایای زیادی دارد، از جمله:
- سرعت اجرای بالاتر
- کنترل بهتر کیفیت اتصال
- سهولت در بازبینی و تعمیر
- کاهش خطای انسانی
استفاده از پیچ و مهره استاندارد در بخشهایی که نیاز به اتصال مطمئن و قابل کنترل دارند، بسیار رایج است.
۶. رول بولت و انکر
برای اتصال وال پست به بتن، معمولاً از رول بولت یا انکر مکانیکی و شیمیایی استفاده میشود. این اتصالات کمک میکنند قطعات فلزی بهصورت محکم به سازه اصلی متصل شوند. انتخاب نوع انکر به مقاومت بتن، بار واردشده و شرایط اجرایی بستگی دارد.
۷. ورق اتصال
در برخی موارد برای تقویت محل اتصال یا ایجاد سطح مناسب برای جوش و پیچ، از ورق اتصال استفاده میشود. این ورقها در نقاط حساس، نقش توزیع نیرو و افزایش استحکام اتصال را بر عهده دارند.
۸. عایق یا فوم جداکننده
در اجرای صحیح وال پست، باید بین دیوار و سازه فضای حرکتی مناسب در نظر گرفته شود. برای این منظور از یونولیت، فوم، پشم سنگ یا مصالح مشابه استفاده میشود تا دیوار در زمان تغییر شکل سازه، دچار فشار مستقیم نشود.
اهمیت انتخاب درست اجزا
انتخاب اجزای مناسب در اجرای وال پست تأثیر مستقیمی بر عملکرد نهایی آن دارد. اگر از پروفیلهای ضعیف، اتصالات غیراستاندارد یا مصالح نامرغوب استفاده شود، وال پست نمیتواند وظیفه خود را در مهار دیوار بهدرستی انجام دهد.
به همین دلیل، این اجزا باید بر اساس نقشه سازه، نوع دیوار، ارتفاع، طول دهانه و شرایط لرزهای پروژه انتخاب شوند.
نکات مهم در اجرای اجزای وال پست
برای دستیابی به عملکرد مطلوب، رعایت چند نکته ضروری است:
- استفاده از مصالح با کیفیت و استاندارد
- اجرای دقیق اتصالات طبق نقشه
- توجه به نوع دیوار و محل قرارگیری آن
- جلوگیری از اتصال صلب و مستقیم دیوار به سازه
- کنترل کیفیت جوش، پیچ و انکرها
جمعبندی
اجزای مورد استفاده در اجرای وال پست شامل نبشی، ناودانی، پلیت، میلگرد بستر، پیچ و مهره، رول بولت، ورق اتصال و عایقهای جداکننده است. هر یک از این اجزا نقش خاصی در مهار دیوارهای غیرسازهای و افزایش ایمنی ساختمان دارند. اجرای درست و اصولی این قطعات، شرط اصلی عملکرد موفق وال پست در برابر زلزله و سایر نیروهای جانبی است.
